Chi tiết sản phẩm
Nguồn gốc: Shenzhen, Trung Quốc
Hàng hiệu: TFT Driver Board
Chứng nhận: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068
Số mô hình: ZY08012 V1.0
Điều khoản thanh toán và vận chuyển
Số lượng đặt hàng tối thiểu: 1 miếng
Giá bán: Please contact us for latest price
chi tiết đóng gói: Tùy chỉnh
Thời gian giao hàng: 1~7 ngày làm việc
Điều khoản thanh toán: T/T, L/C, Thẻ tín dụng, PayPal
Khả năng cung cấp: 500,0 chiếc mỗi ngày
Chức năng: |
đầu vào và đầu ra tai nghe và đầu ra khuếch đại âm thanh hai kênh 3 watt |
Tín hiệu giao diện: |
1xHDMI1.4, 1xDVI1.0 và 1xVGA |
Sản lượng: |
hỗ trợ đầu ra LVDS 2 cổng |
Cấu trúc: |
139.0 x 53 mm |
nhiệt độ lưu trữ: |
-20 ~ 60℃ |
Nhiệt độ hoạt động: |
-10 ~ 50°C |
Chức năng: |
đầu vào và đầu ra tai nghe và đầu ra khuếch đại âm thanh hai kênh 3 watt |
Tín hiệu giao diện: |
1xHDMI1.4, 1xDVI1.0 và 1xVGA |
Sản lượng: |
hỗ trợ đầu ra LVDS 2 cổng |
Cấu trúc: |
139.0 x 53 mm |
nhiệt độ lưu trữ: |
-20 ~ 60℃ |
Nhiệt độ hoạt động: |
-10 ~ 50°C |

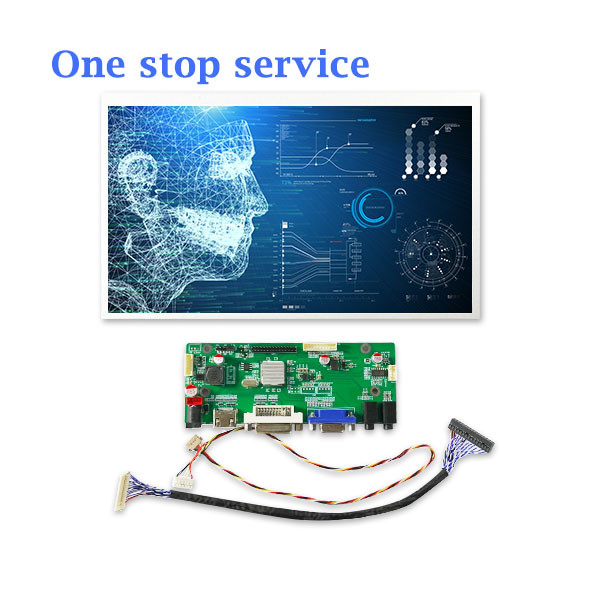

Màn hình bảng điều khiển TFT với bảng điều khiển ZY08012 V1.0 Bảng điều khiển màn hình đa chức năng
Mô tả
ZY08012 V1.0 là một bảng điều khiển hiển thị đa chức năng kết hợp 1xHDMI1.4, giao diện đầu vào 1xDVI1.0 và 1xVGA, hỗ trợ đầu ra LVDS 2 cổng lên đến 186MHz, hỗ trợ đầu vào và đầu ra tai nghe và đầu ra khuếch đại âm thanh hai kênh 3 watt.
Đặc điểm
| Điện vào | Nhập DC 12V /12V 680mA+/-10mA |
| Nhập tín hiệu | 1 đầu vào HDMI /1 HDMI |
| Nhập tín hiệu | 1 đầu vào VGA / 1 VGA |
| Nhập tín hiệu | 1 đầu vào DVI /1 DVI |
| Khả năng phát tín hiệu |
6/8 bit đầu ra LVDS đơn / đôi 6/8 LVDS |
| Đầu vào âm thanh | 3.5mm đầu vào tai nghe /3.5mm |
| Khả năng phát âm | Đầu ra tai nghe /3.5mm |
| Khả năng phát âm | Người phát ngôn |
| Các loại khác | I2C/ADC/UART |
Giao diện Chức năng Mô tả Biểu đồ
| Không. | Mô tả |
| CN 6 | Giao diện ADC /ADC |
| CN 9 | Cài đặt điện áp bảng hiển thị |
| CN11 | Giao diện đầu ra LVDS /LVDS |
| CN15 | Giao diện UART |
| CN 7 | I2C bus interface /I2C |
| CN 8 | Giao diện bàn phím |
| CN 12 | 3W đầu ra loa_L/R /3 |
|
CN13 |
Giao diện đầu ra tai nghe 3,5mm bên ngoài |
|
CN14 |
Giao diện đầu vào tai nghe ngoài 3,5mm |
| CN 5 | Giao diện đầu vào VGA bên ngoài |
| CN4 | Giao diện đầu vào DVI bên ngoài |
| CN3 | Giao diện đầu vào HDMI bên ngoài |
| CN1 | Giao diện đầu vào DC 12V bên ngoài |
| CN2 | Giao diện đầu vào 12V DC tích hợp |
| CN10 | Giao diện điều khiển đèn nền |
Cơ cấu Cấu trúc Biểu đồ
